Architettura#
Il quadro generale#
- Router di confine: un x86 con OpenWrt NINUX. Esce su Internet e porta la
/29 pubblica
194.28.98.56/29, instradata in un tunnel PPTP verso il provider. Il resto della sede sta sulla LAN di gestione10.27.22.0/24. - Proxmox VE: un solo host, con un container (LXC) o una VM per ogni servizio. Ogni servizio si ricostruisce da un playbook Ansible.
- OpenWISP gestisce tutti i router: configurazione, monitoraggio, VPN, autenticazione RADIUS degli hotspot, aggiornamento del firmware.
- Jenkins compila il firmware OpenWrt NINUX e lo carica in OpenWISP.
- DNS: il primary è nascosto in LAN, i secondari pubblici ricevono le zone in un tunnel WireGuard. Lo stesso server emette i certificati wildcard e li copia nei container che li usano.
La rete dei router#
| Rete | Indirizzi | Uso |
|---|---|---|
| LAN di gestione della sede | 10.27.22.0/24 |
server, AP e router della sede |
| LAN dei nodi | una /24 per nodo dentro 10.27.0.0/16 |
i client di ogni nodo |
| VPN ZeroTier | 10.27.255.0/24 (server .1) |
collega i nodi remoti al server e tra loro |
| Mesh 802.11s | br-mesh, cifrata SAE |
collegamenti radio tra nodi vicini |
| Hotspot | rete del captive portal (uspot) | Wi-Fi libero con login RADIUS |
Il routing tra i nodi lo fa Babel (BIRD): ogni nodo annuncia la sua LAN e
impara quelle degli altri. Ogni collegamento ha un costo, calcolato da
Babel a partire dal suo rxcost; la metrica di una rotta è la somma dei
costi dei collegamenti attraversati, e vince la più bassa.
| Collegamento | rxcost |
Costo |
|---|---|---|
| Cavo | 96 | fisso |
| Radio (mesh 802.11s) | 256 | da 256 in su: cresce con le perdite di pacchetti (ETX) |
| VPN ZeroTier | 600 | fisso |
Così il cavo vince sempre sulla radio, e una radio buona vince sulla VPN; un link radio molto degradato può costare più di 600, e allora Babel passa dalla VPN. La default route non passa mai da Babel: ogni nodo esce su Internet dalla propria connessione, e chi non ce l'ha la impara dai vicini della mesh via OSPF.

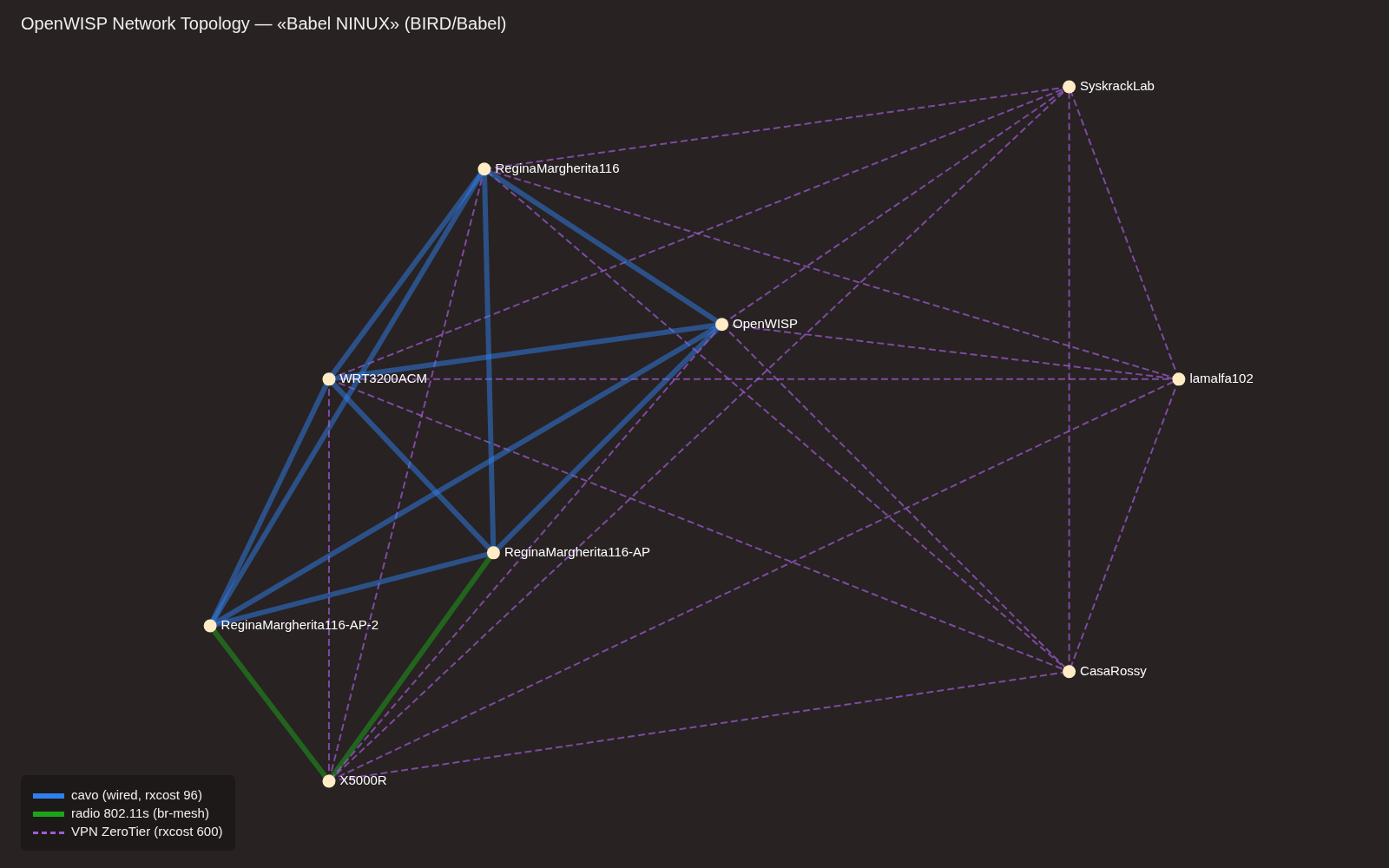

La topology «Babel NINUX» in OpenWISP: a sinistra la sede (cavo e radio), a destra i siti remoti, raggiunti via VPN.
I dettagli (costi, filtri, script della topology) sono nel README di openwisp2, sezione BIRD / Babel.
Nomi DNS#
| Nome | Punta a | Uso |
|---|---|---|
openwisp.ninux-nnxx.it |
OpenWISP (194.28.98.61) |
admin, API, agente dei router |
wifi.ninux-nnxx.it |
OpenWISP | pagine di login dell'hotspot |
zerotier.ninux-nnxx.it |
CNAME di openwisp | riferimento del controller ZeroTier |
*.luci.ninux-nnxx.it |
CNAME di openwisp | proxy LuCI, un host per router |
gw.ninux-nnxx.it |
router di confine (194.28.98.57) |
log e gestione del confine |
dyn.ninux-nnxx.it |
zona dinamica | DDNS dei router con IP variabile |
Flussi principali#
- Un router nuovo si avvia con il firmware NINUX, che contiene l'indirizzo
di OpenWISP e il secret dell'organizzazione. L'agente
openwisp-configsi registra da solo, riceve i template (Babel, mesh, VPN…) e si collega alla VPN ZeroTier. - Il monitoring di OpenWISP controlla ogni router (ping, risorse, client Wi-Fi, traffico) e manda notifiche quando qualcosa non va.
- I log dei router (syslog e netconsole) arrivano sul server OpenWISP e si leggono nella pagina del device.
- Un firmware nuovo viene compilato da Jenkins, caricato nel firmware upgrader di OpenWISP e installato sui router da lì.
- Gli utenti dell'hotspot si registrano sulla pagina Wi-Fi (anche con Google) e vengono autenticati da FreeRADIUS tramite OpenWISP.
Questa pagina viene dal repository mikysal78/ninux-basilicata-infra: le correzioni vanno fatte lì.
